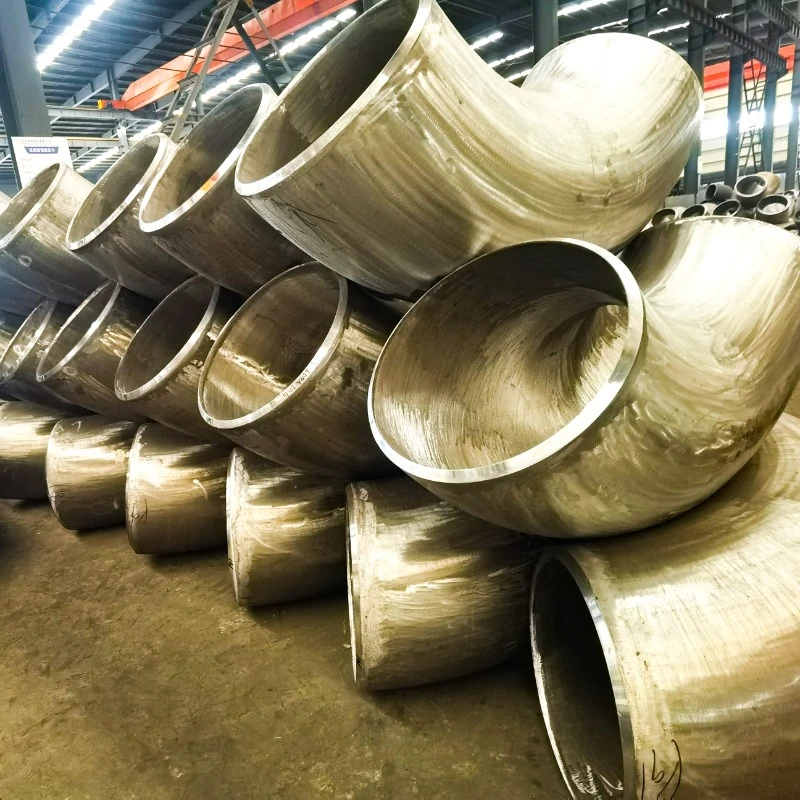

Codo de acero de aleación ASTM A234 WP91
El codo de acero de aleación ASTM A234 WP91 es un accesorio de tubería soldado a tope fabricado de acuerdo con ASTM A234, ASME SA234 y ASME B16.9 para sistemas de tuberías de alta temperatura y alta presión.
Codo
El codo de acero de aleación ASTM A234 WP91 es un accesorio de tubería soldado a tope fabricado de acuerdo con ASTM A234, ASME SA234 y ASME B16.9 para sistemas de tuberías de alta temperatura y alta presión.
Producto Descripción general
El codo de acero de aleación ASTM A234 WP91 es un accesorio de tubería soldado a tope fabricado de acuerdo con ASTM A234, ASME SA234 y ASME B16.9 para sistemas de tuberías de alta temperatura y alta presión.
Fabricados con acero de aleación 9Cr-1Mo-V, los codos WP91 brindan excelente resistencia a la fluencia, resistencia a la oxidación y estabilidad metalúrgica a largo plazo para condiciones de servicio exigentes.
Hongcheng suministra codos de acero de aleación WP91 en condiciones normalizadas y templadas, lo que los hace adecuados para plantas de energía ultrasupercríticas (USC), sistemas principales de tuberías de vapor, sistemas de recalentamiento, tuberías de procesos de refinería y otras aplicaciones industriales de alta temperatura.
Material & Tratamiento térmico
ASTM A234 WP91 se basa en el mismo sistema de aleación 9Cr-1Mo-V que la tubería sin costura ASTM A335 P91 y las bridas forjadas ASTM A182 F91.
Su composición química controlada proporciona una mayor resistencia a la rotura por fluencia, resistencia a la oxidación y estabilidad térmica en comparación con los aceros de aleación convencionales 2,25Cr-1Mo.
Los elementos de aleación clave incluyen cromo (Cr), molibdeno (Mo), vanadio (V), niobio (Nb) y nitrógeno (N), que están estrictamente controlados para garantizar la resistencia a la fluencia y la estabilidad de la microestructura requeridas.
El tratamiento térmico incluye:
• Normalización: 1040–1080°C
• Templado: 730–780°C
Este proceso produce una microestructura martensítica templada estable adecuada para funcionamiento a largo plazo bajo temperatura y presión elevadas.
Fabricación Proceso
Palanquilla de acero / Material de forja → Calentamiento → Prensado en caliente o doblado por empuje → Dimensionado y calibración → Normalización y revenido → Inspección UT y MT → Biselado → Marcado → Embalaje
Dimensiones y Estándares
|
Artículo |
Especificación |
|
Estándar de materiales |
ASTM A234/ASME SA234 |
|
Estándar de dimensión |
ASME B16.9 |
|
Preparación final |
ASME B16.25 |
|
Grado del material |
WP91 |
|
Método de fabricación |
Sin costura/soldada |
Técnico Parámetros
|
Parámetro |
Valor |
|
Calificación |
ASTM A234 WP91 |
|
Tipo de producto |
Codo de soldadura a tope de acero aleado |
|
Ángulo |
15°, 22.5°, 30°, 45°, 60°, 90°, 180° |
|
Diámetro externo |
1/2"–48" (DN15–DN1200) |
|
Espesor de la pared |
SC 10, SC 20, SC 40, SC 80, SC 160, XXS |
|
Radio de curvatura |
Radio largo (1,5D) / Radio corto (1D) |
|
Método de fabricación |
Sin costura/soldada |
|
Tratamiento térmico |
Normalizado y Templado |
|
Tipo de extremo |
Extremos biselados (ASME B16.25) |
|
Superficie |
Pintado en negro / Aceite antioxidante / Acabado natural |
Inspección y Pruebas
Cada codo de acero de aleación ASTM A234 WP91 se inspecciona durante toda la producción para garantizar el cumplimiento de los requisitos de ASTM A234 y ASME SA234.
Los métodos de inspección disponibles incluyen:
Los certificados de prueba de materiales EN 10204 tipo 3.1 están disponibles para cada lote de producción.
Aplicaciones
Los codos de acero de aleación ASTM A234 WP91 se utilizan ampliamente en:
• Sistemas de vapor principales de centrales eléctricas ultrasupercríticas (USC)
• Recalentar la tubería de vapor
• Refinerías de petróleo
• Plantas petroquímicas
• Centrales térmicas
• Centrales eléctricas de ciclo combinado
• Colectores de caldera y colectores de salida
• Instalaciones de procesamiento químico
• Sistemas de distribución de vapor de alta presión que funcionan por encima de 580°C
Descargar
Proyectos de Codo
Proyectos de centrales eléctricas
Productos: Tuberías P91 · Tuberías P92 · Accesorios para tuberías · Carretes para tuberías
Preguntas frecuentes
¿Cuál es la diferencia entre ASTM A234 WP91 y ASTM A335 P91?
ASTM A234 WP91 es el grado de conexión forjada que se utiliza para codos, tes, reductores y tapas, mientras que ASTM A335 P91 es el grado de tubería sin costura.
Ambos se fabrican con el mismo sistema de aleación 9Cr-1Mo-V y reciben tratamiento térmico en condiciones normalizadas y revenidas para su uso en los mismos sistemas de tuberías de alta temperatura.
¿WP91 requiere tratamiento térmico posterior a la soldadura (PWHT)?
Sí. Las uniones soldadas generalmente requieren precalentamiento y tratamiento térmico posterior a la soldadura de acuerdo con ASME B31.1 o ASME B31.3, junto con procedimientos de soldadura calificados (WPS/PQR).
¿Qué temperatura pueden soportar los codos de acero aleado WP91?
Los codos de acero de aleación WP91 se utilizan comúnmente en sistemas de tuberías de alta temperatura a temperaturas de funcionamiento de aproximadamente 600 a 621 °C, según el código de diseño, la presión y las condiciones de funcionamiento aplicables.
¿Se pueden suministrar ángulos y radios de curvatura personalizados?
Sí. Se pueden fabricar ángulos no estándar que incluyen 15°, 22,5°, 30° y 60°, así como radios de curvatura personalizados, según los dibujos del cliente o las especificaciones del proyecto.
¿Qué estándares están disponibles?
Los productos pueden fabricarse de acuerdo con:
• ASTM A234
•ASME SA234
• ASME B16.9
•ASME B16.25
¿Qué documentos de inspección están disponibles?
Los certificados de prueba de materiales EN 10204 tipo 3.1 y los informes de inspección específicos del proyecto se pueden proporcionar a pedido.
