Accesorios de tuberías forjadas

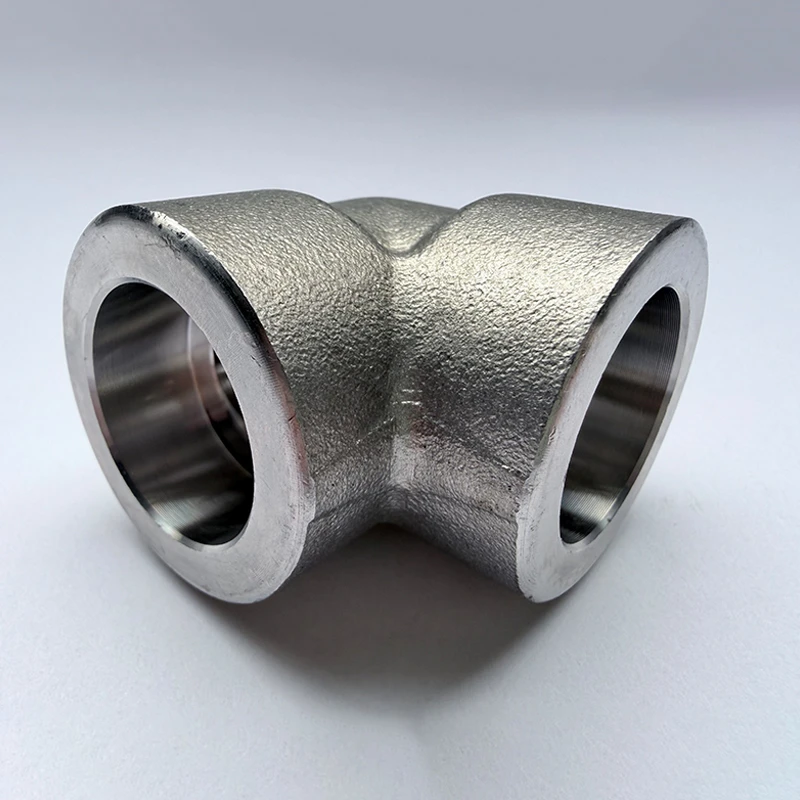

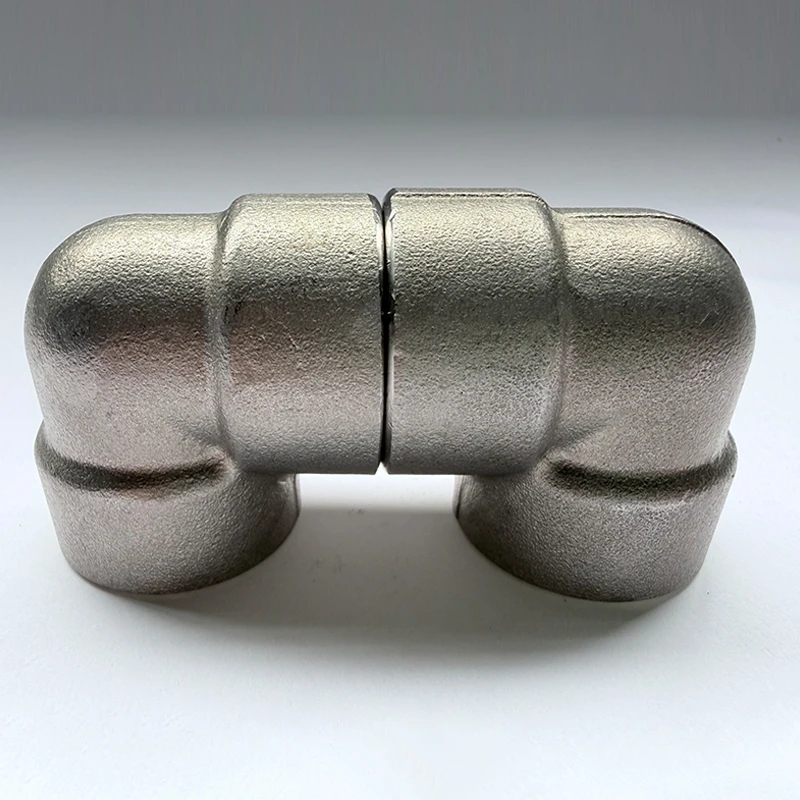

El codo forjado es un componente de tubería forjado fabricado con acero al carbono y aleado y utilizado para cambiar la dirección de sistemas de tuberías de alta presión. Hongcheng fabrica y suministra codos forjados para tuberías de procesos de refinerías, sistemas auxiliares de plantas de energía, tuberías de servicios públicos de alta presión y otras aplicaciones que requieren cambios direccionales compactos y de alta integridad.
Producto Descripción general
El codo forjado es un componente de tubería forjado fabricado con acero al carbono y aleado y utilizado para cambiar la dirección de sistemas de tuberías de alta presión. Hongcheng fabrica y suministra codos forjados para tuberías de procesos de refinerías, sistemas auxiliares de plantas de energía, tuberías de servicios públicos de alta presión y otras aplicaciones que requieren cambios direccionales compactos y de alta integridad.
Estos codos forjados generalmente se producen en configuraciones de 90 grados y 45 grados y comúnmente se fabrican con materiales que incluyen ASTM A105, ASTM A350 LF2, ASTM A182 F11, ASTM A182 F22 y ASTM A182 F91. La selección de materiales, el proceso de forjado y el tratamiento térmico se determinan de acuerdo con la especificación del material aplicable, la clase de presión y los requisitos del proyecto.
Hongcheng suministra codos forjados con tratamiento térmico realizado de acuerdo con las especificaciones de materiales aplicables y los requisitos del comprador. Se encuentran disponibles trazabilidad completa del material, documentación de inspección y soporte técnico específico del proyecto. Se pueden suministrar transiciones de espesor de pared personalizadas y preparaciones de extremos de acuerdo con los planos y especificaciones del proyecto.
Material y Calor Tratamiento
Los codos forjados se fabrican a partir de aceros al carbono y aleados que contienen carbono (C), manganeso (Mn), silicio (Si), cromo (Cr), molibdeno (Mo), vanadio (V) y otros elementos de aleación dentro de los límites especificados por la norma de materiales aplicable.
El cromo, el molibdeno y el vanadio contribuyen a las propiedades mecánicas y al rendimiento a alta presión del material. La idoneidad del material para condiciones de servicio específicas depende de las condiciones de operación, los requisitos de diseño y las especificaciones aplicables del proyecto.
El tratamiento térmico se realiza de acuerdo con las especificaciones del material aplicables, los procedimientos de fabricación calificados y los requisitos del comprador. El procesamiento típico puede incluir normalización, revenido, enfriamiento y otros tratamientos especificados por el grado del material y la norma aplicable. Las condiciones reales del tratamiento térmico dependen de la especificación del material aplicable, el tamaño del producto, el proceso de forjado y los requisitos del proyecto.
Fabricación Proceso
Inspección de materias primas → Corte → Forja → Tratamiento térmico → Mecanizado → Inspección y pruebas → Marcado → Embalaje
La construcción forjada se suministra según el tamaño del producto, la clase de presión, la ruta de fabricación y las especificaciones aplicables. Hongcheng controla la precisión de la forja, el tratamiento térmico, las tolerancias dimensionales y la inspección durante todo el proceso de fabricación para cumplir con los estándares aplicables y las especificaciones del comprador.
Técnicos Parámetros
|
Parámetro |
Especificación |
|
Producto |
Codo forjado |
|
Estándares de materiales |
ASTM A105, ASTM A350 LF2, ASTM A182 F11, ASTM A182 F22, ASTM A182 F91 y otras especificaciones de acero forjado aplicables |
|
Clase de presión |
2000#, 3000#, 6000# y personalizado |
|
Ángulo de flexión |
90°, 45° y ángulos personalizados |
|
Rango de tamaño |
NPS 1/2–4 (DN15–DN100), sujeto al tamaño, estándar aplicable y capacidad de fabricación |
|
Tipos de extremos |
Roscado (NPT), soldadura por enchufe |
|
Estándar dimensional |
ASME B16.11 cuando corresponda |
|
Tratamiento térmico |
Según los requisitos de especificación de materiales aplicables. |
|
Superficie |
Pintado en negro / Aceite antioxidante / Acabado natural |
|
MTC |
EN 10204 3.1 disponible |
|
Personalización |
Grosor de pared personalizado, preparación de extremos y marcado disponibles |
Inspección & Pruebas
La inspección y las pruebas se realizan de acuerdo con las especificaciones de material aplicables, los estándares dimensionales y los requisitos del comprador.
Los servicios de inspección y pruebas disponibles pueden incluir:
Los certificados de prueba de materiales (MTC) EN 10204 tipo 3.1 se pueden proporcionar de acuerdo con los requisitos de compra. La inspección de terceros y END adicionales están disponibles a pedido.
Aplicaciones
Los codos forjados se utilizan habitualmente en:
• Tuberías de proceso de refinería
• Tuberías auxiliares de la planta de energía
• Sistemas de servicios públicos de alta presión
• Líneas de gas comprimido y vapor
• Sistemas Hidráulicos y Neumáticos
• Líneas de Instrumentación y Muestreo
Descargar
Proyectos de Accesorios de tuberías forjadas
Proyectos de centrales eléctricas
Productos: Tuberías P91 · Tuberías P92 · Accesorios para tuberías · Carretes para tuberías
Preguntas frecuentes
¿Cuál es la diferencia entre codos forjados y codos de tubería?
Los codos forjados se fabrican con acero forjado y normalmente se suministran en configuraciones roscadas o soldadas según ASME B16.11, adecuados para tuberías compactas de alta presión y cambios de dirección en espacios limitados. Los codos de tubería generalmente se fabrican a partir de tubos sin costura mediante doblado por inducción en caliente, y se utilizan para diámetros más grandes y cambios direccionales de radio más largo.
¿Qué materiales están disponibles para los codos forjados?
Los codos forjados se pueden fabricar con acero al carbono (ASTM A105, ASTM A350 LF2) y acero aleado (ASTM A182 F11, ASTM A182 F22, ASTM A182 F91). La selección del material debe confirmarse con el código de diseño aplicable y las especificaciones del proyecto.
¿Qué tratamiento térmico posterior a la soldadura se requiere para los codos forjados?
Es posible que se requiera PWHT según el código de construcción aplicable, el espesor de la pared, el procedimiento de soldadura y los requisitos del proyecto. Cuando se requiera soldadura, los codos forjados deben soldarse utilizando procedimientos calificados con precalentamiento y aplicación de PWHT según lo exige el código aplicable y las especificaciones del proyecto.
¿Qué ángulos de flexión son? ¿Están disponibles?
Los codos forjados se suministran comúnmente en configuraciones de 90 grados y 45 grados según ASME B16.11, sujeto al tamaño, clase de presión y especificaciones aplicables. Se pueden fabricar ángulos personalizados según los planos y especificaciones del proyecto.
¿Qué estándares se admiten?
Los codos forjados se fabrican a partir de las especificaciones de acero forjado aplicables. Los requisitos dimensionales pueden seguir ASME B16.11 cuando corresponda, mientras que los requisitos de material, forja, tratamiento térmico e inspección se controlan de acuerdo con la especificación del producto aplicable y los requisitos del proyecto.
