Reductor

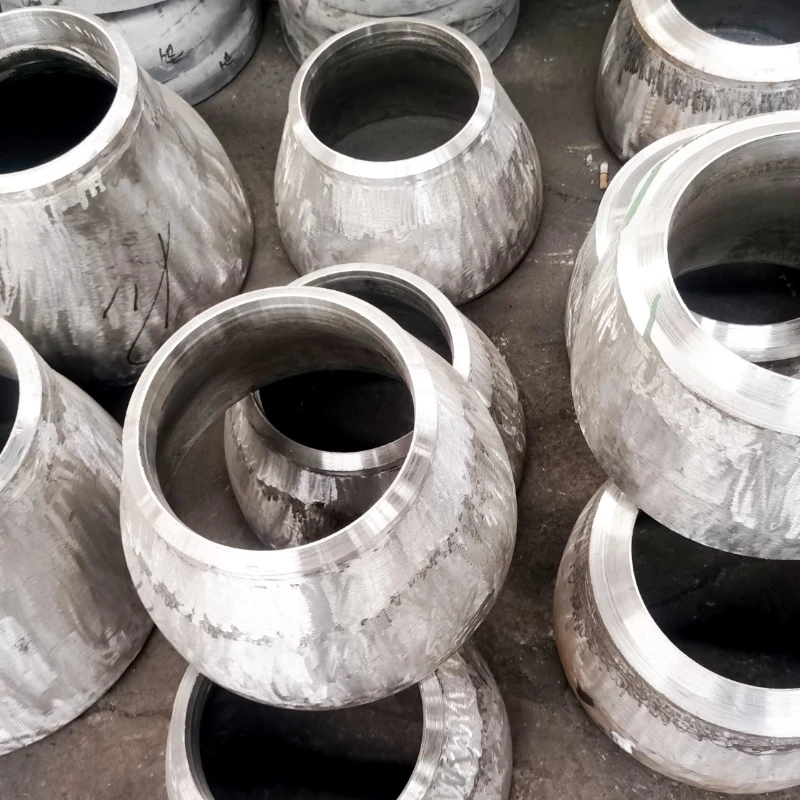

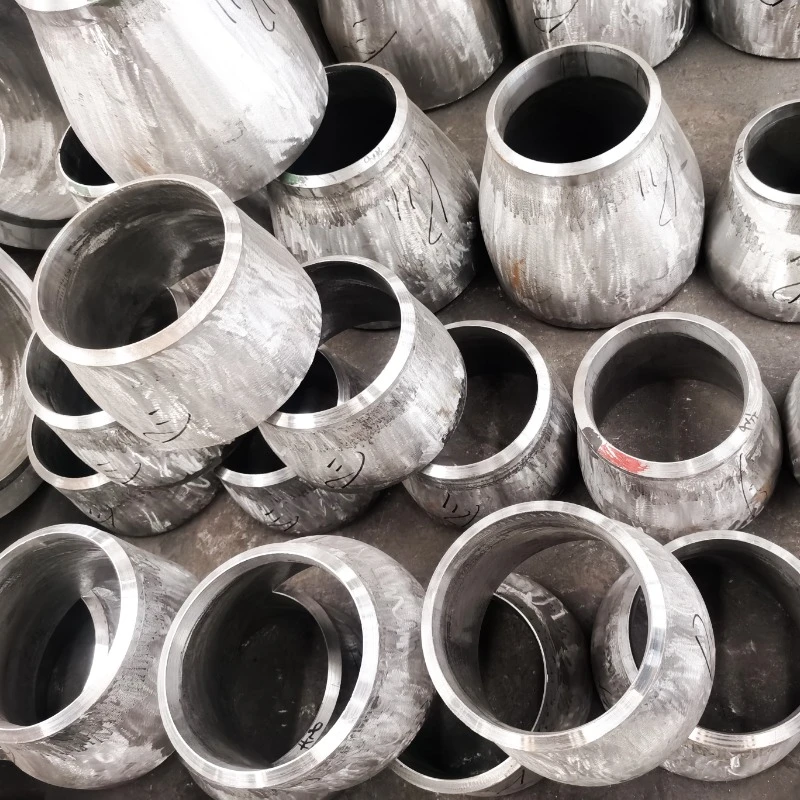

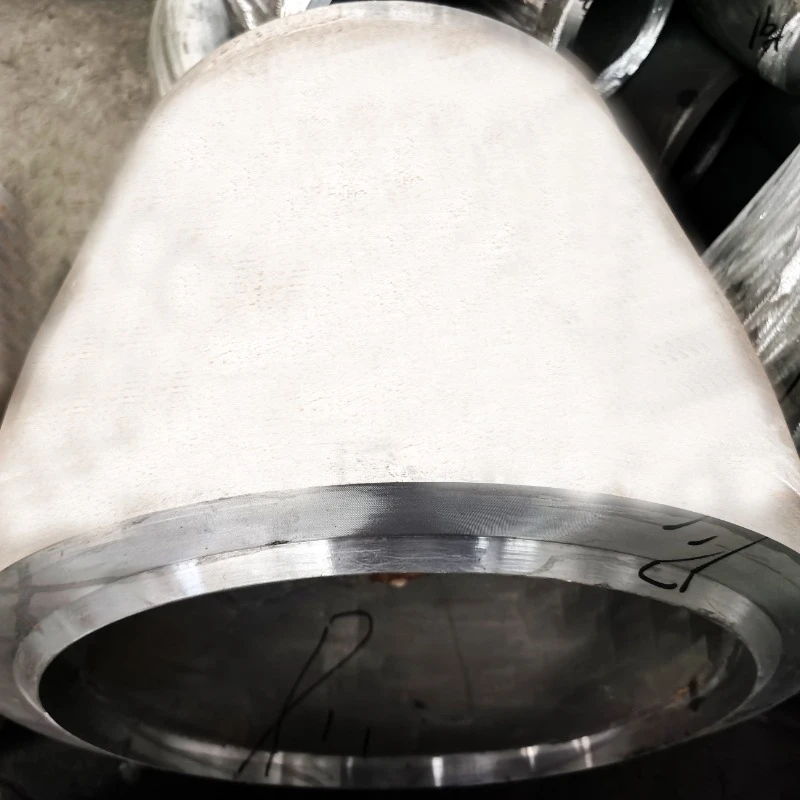

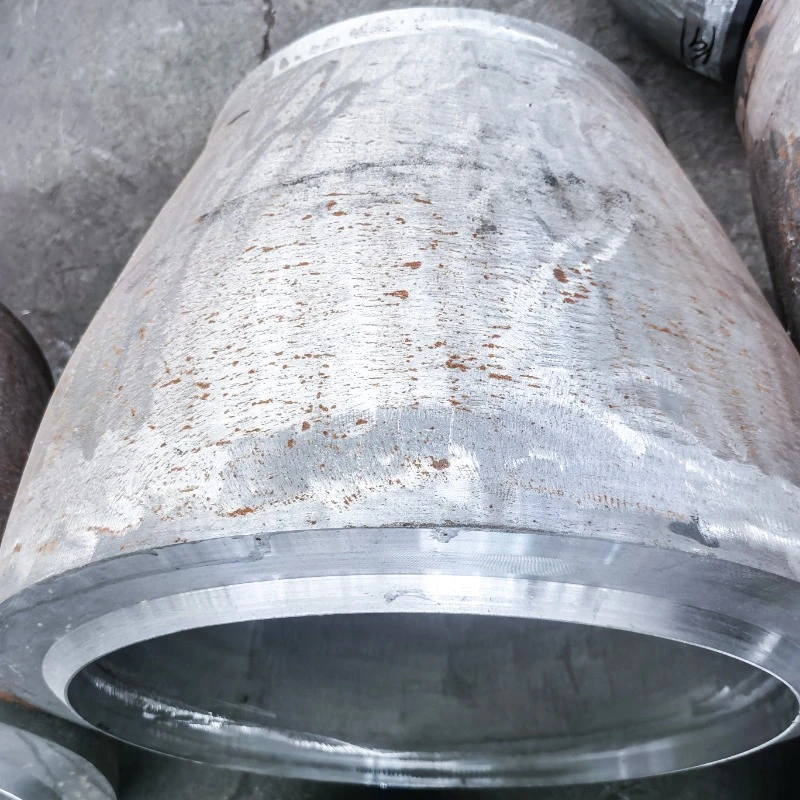

El reductor de acero de aleación ASTM A234 WP11 es un accesorio de soldadura a tope de acero de aleación de cromo-molibdeno fabricado según ASTM A234/ASME SA234, con extremos de soldadura a tope y requisitos dimensionales basados en ASME B16.9 cuando corresponda.
Producto Descripción general
El reductor de acero de aleación ASTM A234 WP11 es un accesorio de soldadura a tope de acero de aleación de cromo-molibdeno fabricado según ASTM A234/ASME SA234, con extremos de soldadura a tope y requisitos dimensionales basados en ASME B16.9 cuando corresponda. Hongcheng fabrica y suministra reductores de acero aleado WP11 en configuraciones concéntricas y excéntricas para tuberías de procesos de refinería, generación de energía, plantas petroquímicas y otras aplicaciones de tuberías industriales.
ASTM A234 WP11 es el grado de ajuste de acero de aleación forjado asociado con el sistema de aleación P11. ASTM A335 P11 se aplica a tuberías de acero de aleación ferrítica sin costura, mientras que ASTM A234 WP11 se aplica a accesorios forjados para soldadura a tope. Estos grados se especifican comúnmente juntos en sistemas de tuberías de alta temperatura, mientras que cada forma de producto está controlada por su respectiva especificación de material ASTM/ASME.
Hongcheng suministra reductores WP11 en condiciones de tratamiento térmico aplicables con identificación de materiales, documentación de inspección y soporte técnico específico del proyecto. Se encuentran disponibles tamaños personalizados, transiciones de espesor de pared y preparaciones de extremos de acuerdo con los requisitos del proyecto.
Configuraciones concéntricas y excéntricas
Los reductores de acero aleado A234 WP11 están disponibles en dos configuraciones principales:
• Reductor Concéntrico:Las líneas centrales de los extremos grande y pequeño están alineadas, proporcionando una transición simétrica entre diferentes tamaños de tubería.
• Reductor Excéntrico:Las líneas centrales están desplazadas, lo que permite que un lado del reductor permanezca al mismo nivel. Esta configuración se utiliza comúnmente cuando es necesario considerar requisitos de drenaje, succión de bombas o diseño de tuberías.
La selección de configuración concéntrica o excéntrica depende de la disposición de las tuberías, las condiciones de flujo y las especificaciones del proyecto.
Material y Calor Tratamiento
ASTM A234 WP11 es un grado de acero de aleación de cromo-molibdeno que contiene cromo (Cr), molibdeno (Mo), manganeso (Mn), silicio (Si) y carbono (C) dentro de los límites especificados por la norma de materiales aplicable.
El cromo y el molibdeno contribuyen a las propiedades mecánicas del material y a su idoneidad para condiciones de servicio a temperaturas elevadas.
El tratamiento térmico se realiza de acuerdo con los requisitos aplicables de ASTM A234/ASME SA234, procedimientos de fabricación calificados y especificaciones del comprador. El procesamiento típico puede incluir normalización y templado. Las condiciones reales del tratamiento térmico dependen de la especificación del material aplicable, el tamaño del producto, la ruta de fabricación y los requisitos del proyecto.
Fabricación Proceso
Inspección de materias primas → Corte → Conformado → Dimensionado y calibración → Tratamiento térmico → Biselado final → Inspección y pruebas → Marcado → Embalaje
Se pueden utilizar procesos de conformado en caliente u otros procesos de conformado calificados de acuerdo con el tamaño del producto, la configuración y los requisitos de fabricación. Para construcciones soldadas, la soldadura y el PWHT aplicable se realizan de acuerdo con los procedimientos de soldadura calificados y los requisitos del proyecto.
Hongcheng controla el conformado, el tratamiento térmico, la precisión dimensional y la inspección durante todo el proceso de fabricación para cumplir con los estándares aplicables y las especificaciones del comprador.
Técnicos Parámetros
|
Parámetro |
Especificación |
|
Producto |
Reductor de acero de aleación A234 WP11 |
|
Estándar de materiales |
ASTM A234/ASME SA234 |
|
Tipo de producto |
Reductor concéntrico/excéntrico |
|
Preparación final |
Extremos para soldar a tope, ASME B16.25 |
|
Estándar dimensional |
ASME B16.9 cuando corresponda |
|
Rango de tamaño |
NPS 1/2–48 (DN15–DN1200), sujeto a capacidad de fabricación |
|
Espesor de la pared |
SCH 40, SCH 80, SCH 160, XXS y Personalizado |
|
Construcción |
Sin costura o Soldadas, según tamaño y requerimientos del proyecto |
|
Tratamiento térmico |
Según los requisitos aplicables de ASTM A234 / ASME SA234 |
|
Superficie |
Pintado en negro / Aceite antioxidante / Acabado natural |
|
Personalización |
Tamaño personalizado, espesor de pared, preparación de extremos y marcado disponibles |
Inspección & Pruebas
La inspección y las pruebas se realizan de acuerdo con ASTM A234/ASME SA234, los estándares dimensionales aplicables y los requisitos del comprador.
Los servicios de inspección y pruebas disponibles pueden incluir:
Los certificados de prueba de materiales (MTC) EN 10204 tipo 3.1 se pueden proporcionar de acuerdo con los requisitos de compra. Inspecciones de terceros, END adicionales y documentación específica del proyecto están disponibles a pedido.
Aplicaciones
Los reductores de acero de aleación A234 WP11 se utilizan comúnmente en:
• Tuberías de proceso de refinería
• Plantas Petroquímicas
• Sistemas de tuberías de generación de energía
• Tuberías industriales de alta temperatura
• Sistemas de tuberías de calderas y vapor
• Tuberías de proceso relacionadas con el hidrógeno, sujetas a la compatibilidad del material, las condiciones de diseño y los requisitos del proyecto.
• Líneas de succión y drenaje de bombas donde se requiere configuración excéntrica
Descargar
Proyectos de Reductor
Proyectos de centrales eléctricas
Productos: Tuberías P91 · Tuberías P92 · Accesorios para tuberías · Carretes para tuberías
Preguntas frecuentes
¿Cuál es la diferencia entre P11 y WP11?
P11 y WP11 se refieren a grados relacionados dentro del mismo sistema de aleación de cromo-molibdeno, pero se especifican según diferentes normas de producto ASTM. ASTM A335 P11 se utiliza para tubos de acero de aleación sin costura, mientras que ASTM A234 WP11 se utiliza para accesorios forjados para soldadura a tope. Se utilizan comúnmente juntos en sistemas de tuberías de alta temperatura.
¿Cuál es la diferencia entre reductores concéntricos y excéntricos?
Un reductor concéntrico tiene líneas centrales alineadas y proporciona una transición simétrica. Un reductor excéntrico tiene líneas centrales desplazadas y se utiliza cuando se debe considerar el drenaje, la succión de la bomba o el diseño de las tuberías. La selección depende de las especificaciones del proyecto.
¿Qué tratamiento térmico posterior a la soldadura se requiere para los reductores WP11?
Es posible que se requiera PWHT según el código de construcción aplicable, el espesor de la pared, el procedimiento de soldadura y los requisitos del proyecto. Cuando se requiera soldadura, los reductores WP11 deben soldarse utilizando procedimientos calificados con precalentamiento y aplicación de PWHT según lo exige el código aplicable y las especificaciones del proyecto.
¿Se pueden personalizar los tamaños y las transiciones de espesor de pared? ¿Se suministra?
Sí. Hongcheng puede fabricar reductores de acero de aleación WP11 personalizados según los dibujos y especificaciones técnicas del cliente.
¿Qué estándares se admiten?
Los reductores A234 WP11 se pueden suministrar según ASTM A234 / ASME SA234, con requisitos dimensionales basados en ASME B16.9 y preparación de extremos para soldadura a tope según ASME B16.25, cuando corresponda.
