Tee

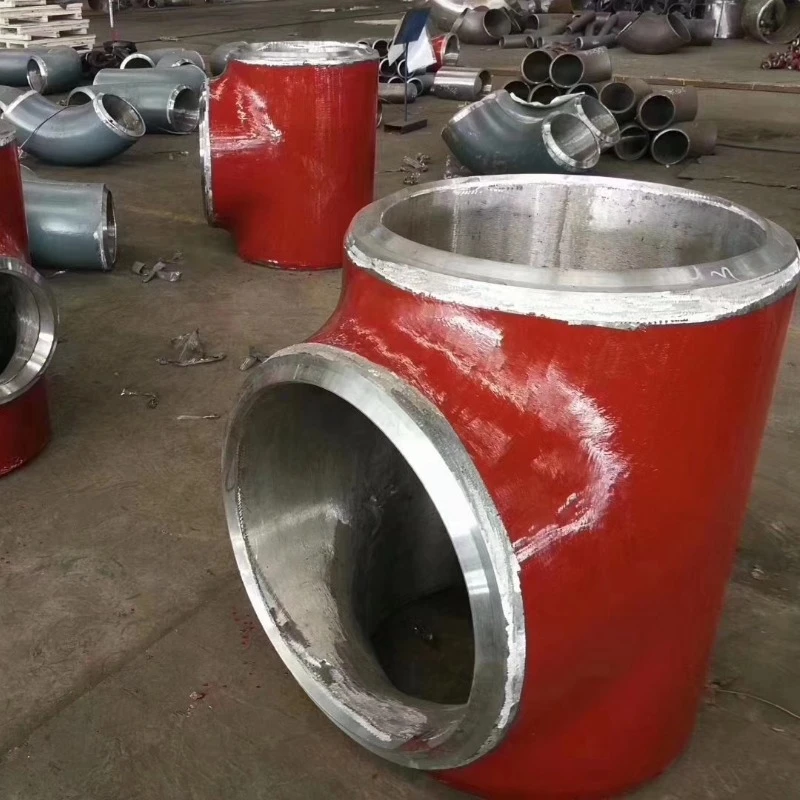

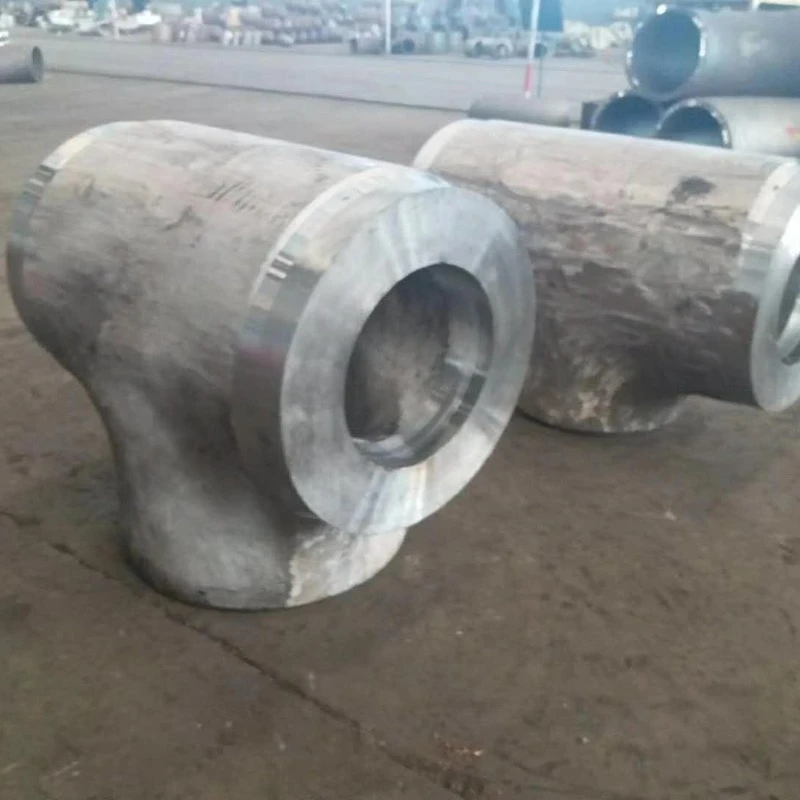

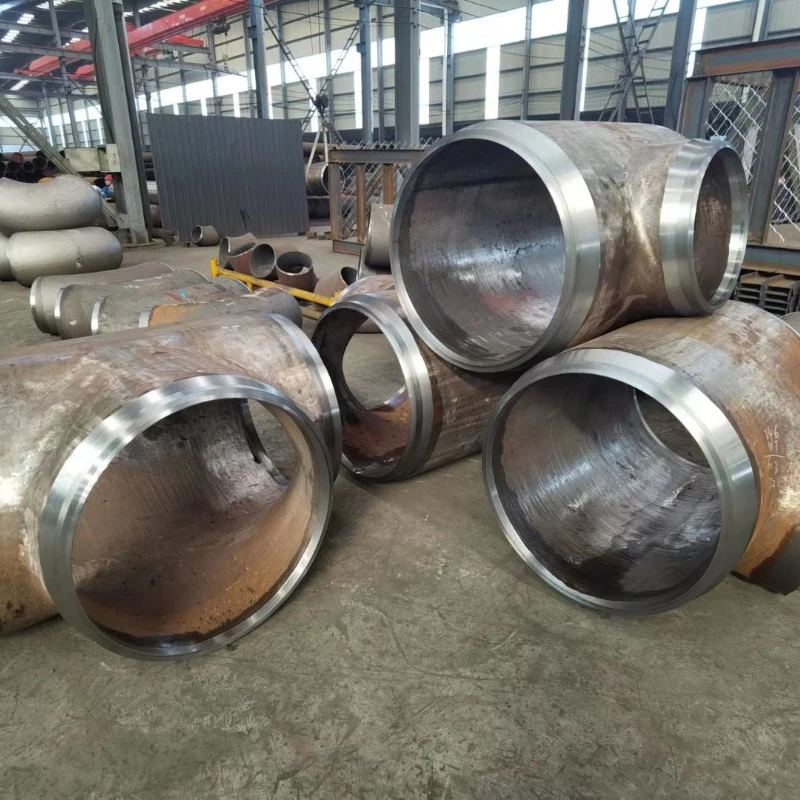

La T de acero de aleación ASTM A234 WP91 es un accesorio de soldadura a tope de acero de aleación 9Cr-1Mo-V fabricado de acuerdo con ASTM A234 / ASME SA234 y ASME B16.9 para sistemas de tuberías de alta temperatura y alta presión.
Producto Descripción general
La T de acero de aleación ASTM A234 WP91 es un accesorio de soldadura a tope de acero de aleación 9Cr-1Mo-V fabricado de acuerdo con ASTM A234 / ASME SA234 y ASME B16.9 para sistemas de tuberías de alta temperatura y alta presión. Basadas en un sistema de aleación 9Cr-1Mo-V, las tes de acero de aleación WP91 proporcionan una excelente resistencia a la rotura por fluencia, resistencia a la oxidación y estabilidad microestructural, lo que las hace adecuadas para aplicaciones de vapor principal de centrales eléctricas ultrasupercríticas (USC), tuberías de recalentamiento en caliente y aplicaciones de refinería de alta temperatura. WP91 es un grado de acero aleado ampliamente adoptado para las industrias petroquímica y de generación de energía, que ofrece un rendimiento confiable en condiciones de servicio exigentes de alta temperatura. Hongcheng suministra tees de acero de aleación ASTM A234 WP91 en condiciones normalizadas y templadas, con trazabilidad completa del material, documentación de inspección y soporte técnico específico para el proyecto.
Material y Calor Tratamiento
ASTM A234 WP91 pertenece al mismo sistema de aleación 9Cr-1Mo-V utilizado para las tuberías sin costura ASTM A335 P91 y las piezas forjadas ASTM A182 F91. Estos grados se usan comúnmente juntos en sistemas de tuberías de alta temperatura, mientras que cada forma de producto se rige por su respectiva especificación de material ASTM/ASME.
Los elementos de aleación clave incluyen: cromo (Cr), molibdeno (Mo), vanadio (V), niobio (Nb), nitrógeno (N), manganeso (Mn), silicio (Si), carbono (C).
El cromo proporciona resistencia a la oxidación, el molibdeno y el vanadio mejoran la resistencia a la fluencia, mientras que el niobio y el nitrógeno mejoran la estabilidad microestructural en condiciones de servicio prolongado a alta temperatura.
El tratamiento térmico típico incluye:
• Normalización: 1040–1080°C
• Templado: 730–800°C
Esto produce una microestructura martensítica templada estable adecuada para el funcionamiento a largo plazo en los sistemas principales de vapor y recalentamiento en caliente de la USC. Los parámetros del tratamiento térmico se controlan según ASTM A234, ASME SA234, procedimientos de fabricación y especificaciones del proyecto del cliente.
Fabricación Proceso
Palanquilla de acero / Material de forja → Calefacción → Conformado en caliente → Dimensionado y calibración → Normalización y revenido → Inspección UT y MT → Biselado → Marcado → Embalaje
Hongcheng aplica estrictos controles de fabricación durante los procesos de conformado, tratamiento térmico e inspección para garantizar la precisión dimensional, la integridad del material y el rendimiento constante de cada T de acero de aleación WP91.
Técnicos Parámetros
|
Parámetro |
Valor |
|
Grado |
ASTM A234 WP91 |
|
Tipo de producto |
Camiseta soldada a tope de acero aleado (igual/reductora) |
|
Normas aplicables |
ASTM A234/ASME SA234, ASME B16.9 |
|
Diámetro exterior |
1/2"–48" (DN15–DN1200) |
|
Espesor de la pared |
SCH 40, SCH 80, SCH 160, XXS y Personalizado |
|
Tamaño de la sucursal |
1/2"–48" (DN15–DN1200) |
|
Tratamiento térmico |
Normalizado y templado |
|
Termina |
Extremos biselados (ASME B16.25) |
|
Superficie |
Pintado en negro / Aceite antioxidante / Acabado natural |
|
Personalización |
Tamaños, ángulos y dimensiones de ramas personalizados disponibles |
Inspección & Pruebas
Cada T de acero de aleación ASTM A234 WP91 se inspecciona durante toda la producción para garantizar el cumplimiento de ASTM A234, ASME SA234, los requisitos dimensionales y las especificaciones del cliente.
Las inspecciones y pruebas disponibles incluyen:
Los certificados de prueba de materiales (MTC) EN 10204 tipo 3.1 están disponibles para cada lote de producción. Se pueden proporcionar inspecciones de terceros, pruebas no destructivas adicionales y documentación específica del proyecto de acuerdo con los requisitos del cliente.
Aplicaciones
Las tees de acero de aleación ASTM A234 WP91 se utilizan ampliamente en:
• Sistemas de vapor principales de centrales eléctricas ultrasupercríticas (USC)
• Sistemas de tuberías de recalentamiento en caliente
• Colectores y colectores de salida de calderas
• Tuberías de proceso de alta temperatura de refinería
• Instalaciones de producción de hidrógeno
• Reactores petroquímicos de alta temperatura
• Tuberías industriales de alta presión y alta temperatura
Las tes de acero de aleación WP91 se seleccionan para aplicaciones que requieren alta resistencia a la fluencia, resistencia a la oxidación y estabilidad microestructural a largo plazo en condiciones de servicio a temperatura elevada. Para aplicaciones de servicio de hidrógeno, la selección de materiales y el tratamiento térmico deben confirmarse de acuerdo con API 941 (Curvas de Nelson) y las especificaciones del proyecto aplicables.
Descargar
Proyectos de Tee
Proyectos de centrales eléctricas
Productos: Tuberías P91 · Tuberías P92 · Accesorios para tuberías · Carretes para tuberías
Preguntas frecuentes
¿Cuál es la diferencia entre WP91 y WP92?
WP91 y WP92 son grados de acero de aleación 9Cr que se utilizan para el servicio de centrales eléctricas de alta temperatura. WP92 contiene tungsteno (W) y adiciones de aleación optimizadas, lo que proporciona una mayor resistencia a la fluencia y permite tensiones de diseño más altas en comparación con WP91. WP91 ofrece una mejor soldabilidad, mientras que WP92 se selecciona para las aplicaciones de recalentamiento en caliente y vapor principal A-USC más exigentes.
¿Qué tratamiento térmico posterior a la soldadura se requiere para WP91?
Es posible que se requiera PWHT para los sistemas de tuberías WP91 según el código de construcción aplicable, el espesor de la pared, el procedimiento de soldadura y los requisitos del proyecto. La soldadura WP91 requiere procedimientos calificados, precalentamiento controlado y tratamiento térmico adecuado posterior a la soldadura cuando se especifique.
¿Para qué temperatura es adecuada la T de acero de aleación WP91?
WP91 está diseñado para servicios de temperatura elevada y se usa ampliamente en la generación de energía de USC y otras aplicaciones de alta temperatura. Las condiciones de servicio reales permitidas dependen del código de diseño aplicable, la presión, el espesor de la pared, la condición del material y las especificaciones del proyecto.
¿Se pueden personalizar los tamaños y ángulos de las ramas? ¿Se suministra?
Sí. Hongcheng puede fabricar tes de acero de aleación WP91 personalizadas de acuerdo con los dibujos y las especificaciones técnicas del cliente.
¿Qué estándares se admiten?
Los productos se pueden fabricar según ASTM A234, ASME SA234, ASME B16.9 y ASME B16.25.
