Tee

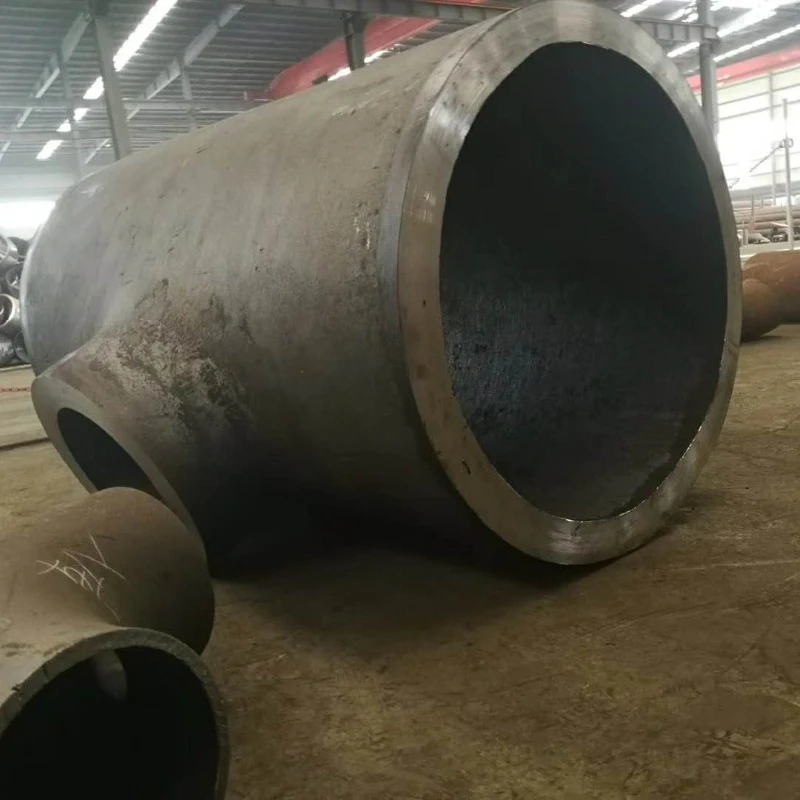

La T de acero de aleación ASTM A234 WP92 es un accesorio de soldadura a tope de acero de aleación 9Cr–0,5Mo–1,8W–V fabricado según ASTM A234/ASME SA234 y ASME B16.9 para sistemas de tuberías de alta presión y alta temperatura.
Producto Descripción general
La T de acero de aleación ASTM A234 WP92 es un accesorio de soldadura a tope de acero de aleación 9Cr–0,5Mo–1,8W–V fabricado según ASTM A234/ASME SA234 y ASME B16.9 para sistemas de tuberías de alta presión y alta temperatura. Hongcheng fabrica y suministra tees de acero de aleación WP92 en configuraciones iguales y reductoras para plantas de energía A-USC, tuberías de recalentamiento en caliente, sistemas de procesos de refinería y otras aplicaciones industriales exigentes. Se encuentran disponibles tamaños, espesores de pared y configuraciones de ramas personalizados según los requisitos del proyecto.
Basadas en un sistema de aleación 9Cr–0,5Mo–1,8W–V, las tes de acero de aleación WP92 proporcionan una resistencia a la rotura por fluencia, resistencia a la oxidación y estabilidad microestructural superiores en comparación con WP91, lo que las hace adecuadas para los sistemas de tuberías de alta temperatura y presión más exigentes. WP92 es un grado de acero de aleación 9Cr de alta resistencia diseñado para condiciones de servicio exigentes a temperaturas elevadas. Hongcheng suministra tees de acero de aleación ASTM A234 WP92 en condiciones normalizadas y templadas, con trazabilidad completa del material, documentación de inspección y soporte técnico específico para el proyecto.
Material y Calor Tratamiento
ASTM A234 WP92 pertenece al mismo sistema de aleación 9Cr–0,5Mo–1,8W–V utilizado para las tuberías sin costura ASTM A335 P92 y las piezas forjadas ASTM A182 F92. Estos grados se usan comúnmente juntos en sistemas de tuberías de alta temperatura, mientras que cada forma de producto se rige por su respectiva especificación de material ASTM/ASME.
Los elementos de aleación clave incluyen: cromo (Cr), molibdeno (Mo), vanadio (V), tungsteno (W), niobio (Nb), nitrógeno (N), manganeso (Mn), silicio (Si), carbono (C).
El cromo proporciona resistencia a la oxidación, el molibdeno y el vanadio mejoran la resistencia a la fluencia, mientras que el tungsteno aumenta aún más la resistencia a altas temperaturas y el niobio y el nitrógeno mejoran la estabilidad microestructural en condiciones de servicio prolongado a altas temperaturas.
El tratamiento térmico típico incluye:
• Normalización: 1040–1080°C
• Templado: 730–800°C
Esto produce una microestructura martensítica templada estable adecuada para el funcionamiento a largo plazo en los sistemas principales de vapor y recalentamiento en caliente de A-USC. Los parámetros del tratamiento térmico se controlan según ASTM A234, ASME SA234, procedimientos de fabricación y especificaciones del proyecto del cliente.
Fabricación Proceso
Palanquilla de acero / Material de forja → Calefacción → Conformado en caliente → Dimensionado y calibración → Normalización y revenido → Inspección UT y MT → Biselado → Marcado → Embalaje
Hongcheng aplica estrictos controles de fabricación durante los procesos de conformado, tratamiento térmico e inspección para garantizar la precisión dimensional, la integridad del material y el rendimiento constante de cada T de acero de aleación WP92.
Técnicos Parámetros
|
Parámetro |
Valor |
|
Grado |
ASTM A234 WP92 |
|
Tipo de producto |
Camiseta soldada a tope de acero aleado (igual/reductora) |
|
Normas aplicables |
ASTM A234/ASME SA234, ASME B16.9 |
|
Diámetro exterior |
1/2"–48" (DN15–DN1200) |
|
Espesor de la pared |
SCH 40, SCH 80, SCH 160, XXS y Personalizado |
|
Tamaño de la sucursal |
1/2"–48" (DN15–DN1200) |
|
Tratamiento térmico |
Normalizado y templado de acuerdo con los requisitos aplicables de ASTM A234. |
|
Termina |
Extremos biselados (ASME B16.25) |
|
Superficie |
Pintado en negro / Aceite antioxidante / Acabado natural |
|
Personalización |
Tamaños personalizados, espesores de pared y configuraciones de ramas disponibles |
Inspección & Pruebas
Cada T de acero de aleación ASTM A234 WP92 se inspecciona durante toda la producción para garantizar el cumplimiento de ASTM A234, ASME SA234, los requisitos dimensionales y las especificaciones del cliente.
Las inspecciones y pruebas disponibles incluyen:
Los certificados de prueba de materiales (MTC) EN 10204 tipo 3.1 están disponibles para cada lote de producción. Se pueden proporcionar inspecciones de terceros, pruebas no destructivas adicionales y documentación específica del proyecto de acuerdo con los requisitos del cliente.
Aplicaciones
Las tees de acero de aleación ASTM A234 WP92 se utilizan ampliamente en:
• Sistemas de vapor principales de centrales eléctricas avanzadas ultrasupercríticas (A-USC)
• Sistemas de tuberías de recalentamiento en caliente
• Colectores y colectores de salida de calderas
• Tuberías de proceso de alta temperatura de refinería
• Sistemas de proceso de alta temperatura relacionados con el hidrógeno, sujetos a la compatibilidad del material y los requisitos del proyecto.
• Reactores petroquímicos de alta temperatura
• Tuberías industriales de alta presión y alta temperatura
Las tes de acero de aleación WP92 se seleccionan para las aplicaciones más exigentes que requieren resistencia a la fluencia, resistencia a la oxidación y estabilidad microestructural a largo plazo superiores en condiciones de servicio a temperaturas elevadas.
Descargar
Proyectos de Tee
Proyectos de centrales eléctricas
Productos: Tuberías P91 · Tuberías P92 · Accesorios para tuberías · Carretes para tuberías
Preguntas frecuentes
¿Cuál es la diferencia entre WP91 y WP92?
WP91 y WP92 son grados de acero de aleación 9Cr que se utilizan para el servicio de centrales eléctricas de alta temperatura. WP92 contiene tungsteno (W) y adiciones de aleación optimizadas, lo que proporciona una mayor resistencia a la fluencia y permite tensiones de diseño más altas en comparación con WP91. WP91 ofrece una mejor soldabilidad, mientras que WP92 se selecciona para las aplicaciones de recalentamiento en caliente y vapor principal A-USC más exigentes.
¿Qué tratamiento térmico posterior a la soldadura se requiere para WP92?
Es posible que se requiera PWHT para los sistemas de tuberías WP92 según el código de construcción aplicable, el espesor de la pared, el procedimiento de soldadura y los requisitos del proyecto. La soldadura WP92 requiere procedimientos calificados, precalentamiento controlado y tratamiento térmico adecuado posterior a la soldadura cuando se especifique.
¿Para qué temperatura es adecuada la T de acero de aleación WP92?
WP92 está diseñado para el servicio de temperatura elevada más exigente y se utiliza ampliamente en la generación de energía A-USC y otras aplicaciones de alta temperatura. Las condiciones de servicio reales permitidas dependen del código de diseño aplicable, la presión, el espesor de la pared, la condición del material y las especificaciones del proyecto.
¿Se pueden personalizar los tamaños y ángulos de las ramas? ¿Se suministra?
Sí. Hongcheng puede fabricar tes de acero de aleación WP92 personalizadas de acuerdo con los dibujos y especificaciones técnicas del cliente, incluidos tamaños personalizados, espesores de pared y configuraciones de ramas.
¿Qué estándares se admiten?
Los productos se pueden fabricar según ASTM A234, ASME SA234, ASME B16.9 y ASME B16.25.
