Tee

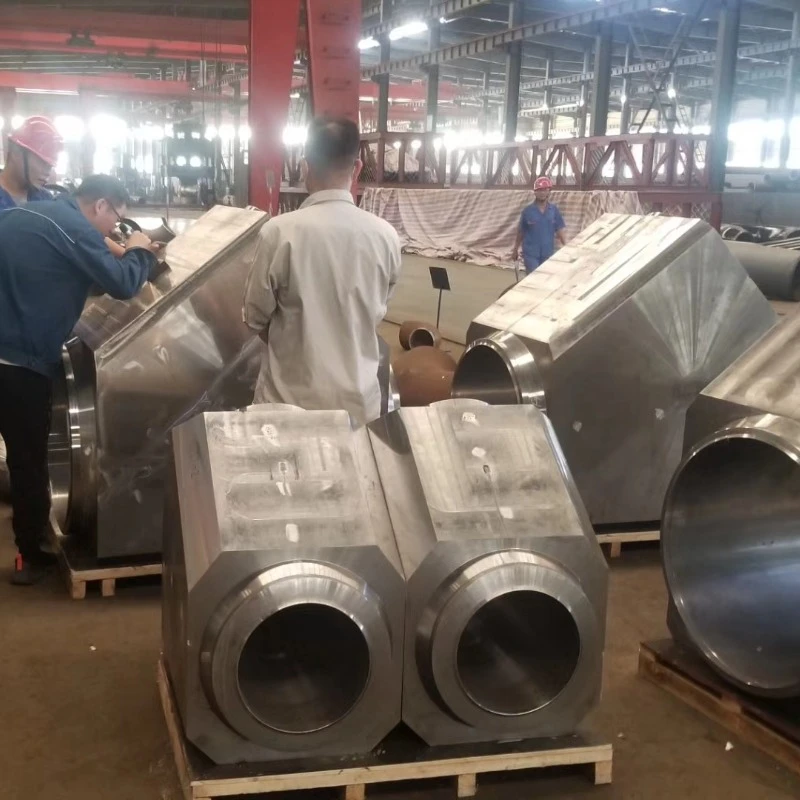

La T forjada de alta presión F91 es un componente de tubería forjada fabricado con acero de aleación ASTM A182 grado F91 y se utiliza para formar una conexión derivada en sistemas de tuberías de alta temperatura y alta presión.
Producto Descripción general
La T forjada de alta presión F91 es un componente de tubería forjada fabricado con acero de aleación ASTM A182 grado F91 y se utiliza para formar una conexión derivada en sistemas de tuberías de alta temperatura y alta presión. Hongcheng fabrica y suministra tees forjadas F91 para tuberías principales de vapor de centrales eléctricas, sistemas de recalentamiento en caliente, cabezales de salida de sobrecalentadores y otras aplicaciones que requieren resistencia a la fluencia a temperaturas elevadas y alta resistencia mecánica.
F91 es el grado forjado dentro del sistema de aleación 9Cr-1Mo-V-Nb, que generalmente se usa junto con tuberías sin costura ASTM A335 P91 y accesorios para soldadura a tope ASTM A234 WP91. Cada forma de producto está controlada por su respectiva especificación de material ASTM/ASME.
Hongcheng suministra tees forjadas a alta presión F91 con tratamiento térmico (normalizado y revenido) realizado de acuerdo con las especificaciones de materiales aplicables y los requisitos del comprador. Se encuentran disponibles trazabilidad completa del material, documentación de inspección y soporte técnico específico del proyecto. Se pueden suministrar preparaciones y marcado de extremos personalizados de acuerdo con los planos y especificaciones del proyecto.
Material y Calor Tratamiento
Las tes forjadas F91 se fabrican con acero aleado que contiene carbono (C), manganeso (Mn), silicio (Si), cromo (Cr), molibdeno (Mo), vanadio (V), niobio (Nb) y nitrógeno (N) dentro de los límites especificados por ASTM A182.
El cromo, el molibdeno, el vanadio y el niobio contribuyen a la resistencia a la fluencia y a las temperaturas elevadas del material. La idoneidad del material para condiciones de servicio específicas depende de las condiciones de operación, los requisitos de diseño y las especificaciones aplicables del proyecto.
El tratamiento térmico se realiza de acuerdo con los requisitos aplicables de ASTM A182, los procedimientos de fabricación calificados y las especificaciones del comprador. F91 normalmente requiere una normalización seguida de un templado para desarrollar la microestructura de martensita templada requerida. Las condiciones reales del tratamiento térmico dependen de la especificación del material aplicable, el tamaño del producto, el proceso de forjado y los requisitos del proyecto.
Fabricación Proceso
Inspección de materias primas → Corte → Forja → Normalización y templado → Mecanizado → Pruebas no destructivas (UT/MT) → Inspección dimensional → Embalaje
La construcción forjada se suministra según el tamaño del producto, la clase de presión, la ruta de fabricación y las especificaciones aplicables. Hongcheng controla la precisión de la forja, el tratamiento térmico, las tolerancias dimensionales y la inspección durante todo el proceso de fabricación para cumplir con los estándares aplicables y las especificaciones del comprador.
Técnicos Parámetros
|
Parámetro |
Especificación |
|
Producto |
Camiseta forjada de alta presión F91 |
|
Estándar de materiales |
ASTM A182 / ASME SA182 Grado F91 (UNS K90901) |
|
Grados de materiales relacionados |
ASTM A335 P91, ASTM A234 WP91 |
|
Tipos de productos |
Camiseta igual, camiseta reductora |
|
Clase de presión |
3000#, 6000# |
|
Rango de tamaño |
NPS 1/2–4 (DN15–DN100), sujeto al tamaño, estándar aplicable y capacidad de fabricación |
|
Tipos de extremos |
Rosca NPT, soldadura por enchufe |
|
Estándar dimensional |
ASME B16.11 cuando corresponda |
|
Tratamiento térmico |
Normalizado + Templado según ASTM A182 |
|
Superficie |
Pintado en negro / Aceite antioxidante / Acabado natural |
|
MTC |
EN 10204 3.1 disponible |
|
Personalización |
Preparación y marcado de extremos disponibles |
Composición química – ASTM A182 F91
|
Elemento |
Contenido (%) |
|
Carbono (C) |
0.08 – 0.12 |
|
Manganeso (Mn) |
0.30 – 0.60 |
|
Silicio (Si) |
0.20 – 0.50 |
|
Cromo (Cr) |
8.00 – 9.50 |
|
Molibdeno (Mo) |
0.85 – 1.05 |
|
Vanadio (V) |
0.18 – 0.25 |
|
Niobio (Nb) |
0.06 – 0.10 |
|
Nitrógeno (N) |
0.03 – 0.07 |
Propiedades mecánicas – ASTM A182 F91 (Valores mínimos)
|
Propiedad |
Valor |
|
Resistencia a la tracción |
≥ 585MPa |
|
Límite elástico (compensación del 0,2%) |
≥ 415MPa |
|
Elongación |
≥ 20% |
Inspección & Pruebas
La inspección y las pruebas se realizan de acuerdo con las especificaciones de material aplicables, los estándares dimensionales y los requisitos del comprador.
Los servicios de inspección y pruebas disponibles pueden incluir:
Los certificados de prueba de materiales (MTC) EN 10204 tipo 3.1 se pueden proporcionar de acuerdo con los requisitos de compra. La inspección de terceros y END adicionales están disponibles a pedido.
Aplicaciones
Las tees forjadas de alta presión F91 se utilizan comúnmente en:
• Tubería principal de vapor de la planta de energía
• Sistemas de tuberías de recalentamiento en caliente
• Cabezales de salida del sobrecalentador
• Sistemas de servicios públicos de alta presión
• Tuberías de proceso de alta temperatura de refinería
• Tuberías de reactores y hornos petroquímicos
Notas sobre soldadura y PWHT
F91 se puede soldar utilizando procedimientos de soldadura calificados. Durante la soldadura se suele aplicar precalentamiento (normalmente en el rango de 200 a 300 °C) y temperatura controlada entre pasadas. Es posible que se requiera un tratamiento térmico posterior a la soldadura (PWHT) según el código de construcción aplicable, el espesor de la pared, el procedimiento de soldadura y los requisitos del proyecto. La soldadura debe realizarse utilizando procedimientos calificados con electrodos de bajo contenido de hidrógeno y PWHT aplicado según lo exige el código aplicable y las especificaciones del proyecto.
Descargar
Proyectos de Tee
Proyectos de centrales eléctricas
Productos: Tuberías P91 · Tuberías P92 · Accesorios para tuberías · Carretes para tuberías
Preguntas frecuentes
¿Cuál es la diferencia entre F91 y P91?
F91 se refiere a la especificación del material de forja (ASTM A182 Grado F91), mientras que P91 se refiere a la especificación del material de la tubería (ASTM A335 Grado P91). Ambos grados comparten esencialmente la misma composición química (9Cr-1Mo-V-Nb) y propiedades mecánicas. En los sistemas de tuberías de alta temperatura, la tubería P91 generalmente se une a accesorios y tes forjados F91.
¿Qué tratamiento térmico se requiere para las T forjadas F91?
Las tes forjadas F91 generalmente se suministran en condiciones normalizadas y templadas para desarrollar la microestructura de martensita templada requerida. El tratamiento térmico se realiza según los requisitos ASTM A182 y las especificaciones del proyecto. Los parámetros reales del tratamiento térmico dependen del tamaño del producto, el espesor de la pared y los estándares aplicables.
¿Qué tratamiento térmico posterior a la soldadura se requiere para F91?
Es posible que se requiera PWHT para F91 según el código de construcción aplicable, el espesor de la pared, el procedimiento de soldadura y los requisitos del proyecto. Comúnmente se aplican precalentamiento y temperatura controlada entre pasadas. La soldadura debe realizarse utilizando procedimientos calificados con PWHT aplicado según lo exige el código aplicable.
¿Qué clases de presión están disponibles?
Las tes forjadas F91 se suministran en clases de presión 3000# y 6000# según ASME B16.11, sujetas a los requisitos de tamaño y producto aplicables.
¿Qué estándares existen? ¿compatible?
Las tees forjadas F91 se fabrican con ASTM A182 Grado F91. Los requisitos dimensionales siguen ASME B16.11 cuando corresponda, mientras que los requisitos de material, forja, tratamiento térmico e inspección se controlan de acuerdo con las especificaciones del producto aplicables y los requisitos del proyecto.
